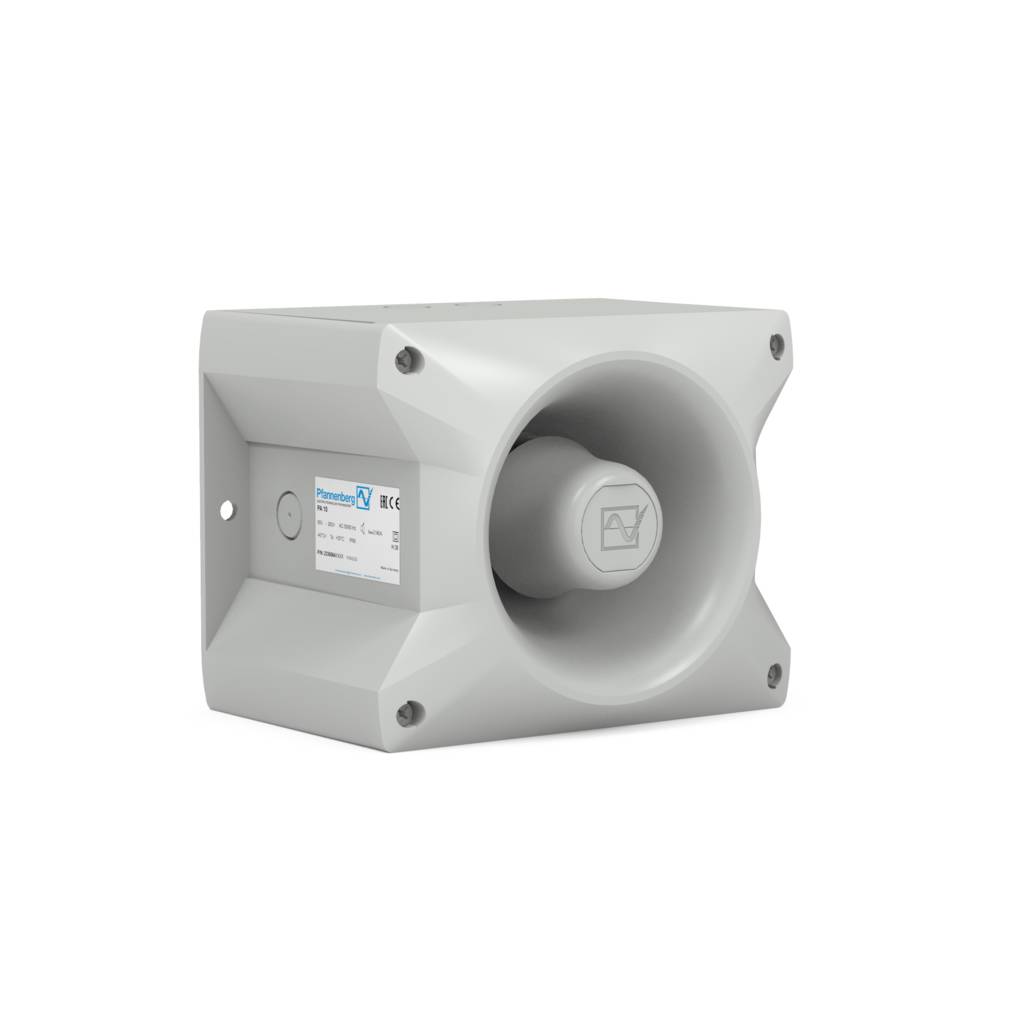

PA 10

PATROL系列声音报警器 max. 117 dB(A)

PATROL——新一代声音报警器，3种创新规格

安全：避免错误安装
简便：安装时间大大缩短
经济：高效，能够越过声音障碍物，大大减少了所需的报警器数量
3D-Coverage - 優異的覆蓋範圍。使用 Pfannenberg 的信號裝置達到最大效果。瞭解更多。

在此下載我們的 Revit BIM 圖庫

系统防护等级

耐冲击外壳

NEMA 4/4X

工作温度

声波穿透

外部音调选择

保修

UL认证

Verband der Sachversicherer

获得CNBOP-PIB批准

欧亚合规

EN 54-3认证

(optionally)

optional

Pfannenberg 3D 覆盖范围

覆盖尺寸（A x B x C，以米为单位）

80 dB (A)	85 dB (A)	90 dB (A)
52.8 x 73.3 x 52.8	29.7 x 41.2 x 29.7	16.7 x 23.2 x 16.7

有 DIN 声响和所需声级的覆盖区域。

下图主要用于快速定位。如需单独的准确解释，则请使用

百能堡选型软件(PSS)

技术数据

电气参数	PA 10
额定电压	95–265 V AC	24 V AC	10–60 V DC
额定频率	50/60 Hz	50/60 Hz
工作范围	95–265 V	20–30 V	10–60 V
额定电流	20–115 mA	250–900 mA	60–485 mA

更多产品技术信息、可前往本页“载”部分。

为了方便您的订购，保证及时交付，请参考下列物料号。

下载

描述	类型	大小
Conformity_CE_085506672_Rev09_Mar24_PA10_PA20.pdf	pdf	37 KB	Download
Conformity_UKCA_085507025_Rev01_Mar24_PA10_PA20.pdf	pdf	28 KB	Download
Quick Guide PA(X)10/ PA(X)20	pdf	3.3 MB	Download
MANUAL PA(X) 10../ PA(X) 20..	pdf	3.8 MB	Download

描述	語言	类型	大小	下载
产品表	英语	pdf	4.3 MB	下载
3D模型(IGS)	英语	zip	450 KB	下载
3D模型(SAT)	英语	zip	500 KB	下载
3D模型(STEP)	英语	zip	350 KB	下载
性能声明	英语德语	pdf	1.4 MB	下载
EC_MED - 符合性声明	英语	pdf	30 KB	下载
UK_MER - 符合性声明	英语	pdf	29 KB	下载
型式批准证书DNV	英语	pdf	190 KB	下载
EU EN 54-3 (AC)证件	英语	pdf	280 KB	下载
EU EN54-3 (DC)证件	英语	pdf	280 KB	下载
EU EN 54-3 (SSM)证书	英语德语	pdf	2.2 MB	下载
UK EN 54-3 (AC)证书	英语	pdf	200 KB	下载
UK EN 54-3 (DC)证书	英语	pdf	200 KB	下载
UK EN 54-3 (SSM)证书	英语	pdf	200 KB	下载
CNBOP证书	波兰语	pdf	290 KB	下载
CNBOP证书(SSM)	波兰语	pdf	290 KB	下载
UL证件	英语	pdf	200 KB	下载
MED 证书	英语	pdf	190 KB	下载
MER 证书	英语	pdf	190 KB	下载
VdS认证(AC)	德语英语	pdf	620 KB	下载
VdS认证(DC)	德语英语	pdf	720 KB	下载
VdS认证(SSM)	德语英语	pdf	640 KB	下载
EAC证书	英语	pdf	300 KB	下载
EAC 043/2017 火灾报警	俄语	pdf	1.0 MB	下载
声压级和功耗	英语德语	pdf	110 KB	下载

MultiCAD-Data

订购信息

订购信息		PA 10
额定电压		95–265 V AC	24 V AC	10–60 V DC
标准红色外壳	物料号	23360640000	23360300000	23360630000
标准灰色外壳	物料号	23360640055	23360300055	23360630055

选配件 / 配件

视频

Signaling technology – PATROL: new sounder generation

音频样本

PA and PRO sounders

Audio-Number	描述	Graphic	Audio Sample
2 : EN54-3	锯齿 DIN音调33404-3德国（紧急信号）PFEER PTAP
9	缓慢响声火灾报警英国 BS5839-1
11	间断音调快速
13	间断音调
15	缓慢响声荷兰NEN 2575（疏散报警器）
16	缓慢响声澳大利亚AS2220（疏散报警器）
18	缓慢响声 NFPA
22	律动音调澳大利亚报警器AS1670，ISO 8201
23	警笛
24	警笛
25	警笛
26	警笛德国工业报警器
27	消防报警器
29	消防报警器快速
30	消防报警器
31	消防报警器法国NFC 48-265
33	消防报警器（中等）英国BS 5839-1
34	消防报警器（快速）
35	消防报警器（快速）英国BS 5839-1
36	消防报警器
43	消防报警器
44	消防报警器 IMO 3d，德国KTA3901（疏散报警器）
45	消防报警器
46	消防报警器芬兰（一般报警器）
52	持续音调
53	持续音调
54	持续音调芬兰（危险解除信号）
55	持续音调 PFEER毒气报警器
56	持续音调
57	持续音调英国BS5839-1
59	持续音调
60 : EN54-3	持续音调
61	持续音调
63	持续音调
65	持续音调瑞典SS031711（危险解除信号）
66	持续音调
67	持续音调德国KTS3901（危险解除信号）
68	持续音调
69	持续音调
71	持续音调
77	间断音调
82	间断音调 PFEER（一般报警器）英国BS5839-1（备用报警器）
83	间断音调 PFEER（一般报警器）
88	间断音调
90	间断音调
91	间断音调
92	间断音调
93	间断音调（快速），警报器
97	间断音调
98	间断音调瑞典SS031711（紧急信号）
100	间断音调工业报警器（德国）
101	间断音调瑞典SS031711（重要消息（预通知））
102	间断音调瑞典SS031711（本地警告）
103	间断音调瑞典SS031711（空袭警告）
104 : EN54-3	间断音调瑞典SS031711（紧急信号）
107	间断音调德国KTA3901（疏散报警器）
109	间断音调澳大利亚AS2220，AS1610，AS1670
110	间断音调（快速可变）铃
111	间断音调 ISO 8201（紧急疏散信号），美国（疏散报警器）
112	间断音调 ISO 8201（紧急疏散信号）
113	间断音调 ISO 8201（紧急疏散信号）消防报警器
115	间断音调 IMO（电话呼叫）
116	间断音调 IMO（离开船）
117	间断音调 IMO SOLAS III/50 + SOLAS III/6.4（一般报警器）
122	交替音调
123	交替音调
124	交替音调新加坡
125	交替音调
128	交替音调
130	交替音调英国BS58391-1（火灾报警）
131 : EN54-3	交替音调英国BS5839-1（火灾报警、铁路交叉口）
135	交替音调英国BS5839-1（火灾报警，紧急度增加 - 铁路交叉口）
142	交替音调
143	交替音调德国工业报警器
144	交替音调
146 : EN54-3	交替音调法国NFS 32-001（火灾报警）
147	交替音调瑞典SS031711
148	交替音调瑞典SS031711
152	交替音调（两音调）
