可视覆盖范围尺寸 (A x B x C，单位：米)
| 指示 | 警告 | 警报 | |
|---|---|---|---|
| 红色 | |||
| 绿色 | |||
| 琥珀色 | |||
| 蓝色 | |||
| 无色 |
要显示其他值，请单击 CLEAR SELECTION（清除选择）字段。现在选择所需的镜头颜色或警报级别。
所示数据主要用于快速参考。如需精确的个性化解读，请使用 Pfannenberg选型软件(PSS).
PMF LED-HI-SIL
LED 多功能警示灯
多功能警示灯，采用最先进超亮LED技术
- 该警示装置可用于安全仪表系统（SIS），最高可达SIL 2/PL d安全等级
- 用于在安全相关应用中警示危险情况，例如：过程与工厂安全：泄漏/气体报警/高压/溢流；机械安全：启动预警/屏蔽指示/机器停止延时报警
- 闪光亮度高达315 cd，适用于开阔区域及户外环境
- 高度抗振，使用寿命超过50,000小时
- 可选3种不同信号模式：
-
闪烁光：高效节能，适用于持续警示
-
频闪光：比同类氙气频闪灯更亮
-
旋转信标效果：无易损机械部件
-
- 功耗极低
- 标配浪涌电流限制功能，配备灵活的宽范围电源
- 可启用环境光自动亮度调节（昼夜切换），防止眩光干扰

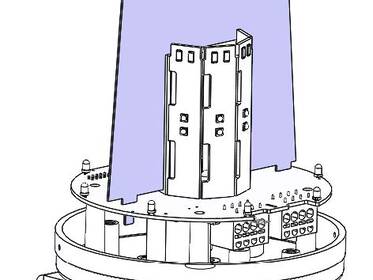

- 最多可关闭4个象限中的2个，既节能又可实现定向信号指示
SIL 2/PL d安全等级: 所有安全技术关键数据请参阅下方下载区的手册。如需使用Sistema软件助手，请点击此处。
3D-Coverage - 卓越的覆盖区域。使用Pfannenberg的信号设备实现最佳警示效果。了解 更多。
Pfannenberg 3D 覆盖范围
技术数据
| 电气数据 | PMF LED-HI-SIL | ||
|---|---|---|---|
| 额定电压 | 12/24V 直流 | ||
| 工作范围 | 10 - 30 V 直流 | ||
| 电流消耗 | 闪光 @ 1 Hz | 最大 300 mA | |
| 诊断通道 | 35 mA | ||
| 报警触点 | 触点类型 | 强制性导向触点 (1个常闭；1个常开) | |
| 开关电流 | 最大 3 A | ||
| 开关电压 | 最大 250 V 交流 | ||
| 最大开关功率 (交流) | 750 VA | ||
| 推荐最小负载 | 50 mW | ||
下载
| 描述 | 語言 | 类型 | 大小 | 下载 |
|---|---|---|---|---|
Product sheet |
|
500 KB | 下载 | |
3D-model direct mounting (IGS) |
|
450 KB | 下载 | |
3D-model bracket mounting (IGS) |
|
320 KB | 下载 | |
3D-model bracket mounting (SAT) |
|
260 KB | 下载 | |
3D-model direct mounting (SAT) |
|
370 KB | 下载 | |
3D-model bracket mounting (STEP) |
|
180 KB | 下载 | |
3D-model direct mounting (STEP) |
|
240 KB | 下载 | |
EAC certificate |
|
300 KB | 下载 | |
SIL Declaration |
|
430 KB | 下载 | |
EPLAN macro EDZ |
|
1.6 MB | 下载 |
MultiCAD-Data
点击此处获取CAD数据配置和使用指南。
订购信息
| 订购详情 | PMF LED-HI-SIL | 直接安装 | 支架安装 |
|---|---|---|---|
| 透镜颜色 | 额定电压 | 12/24 V 直流 | |
| 琥珀色 | 货号 | 21154634006 | 21154634007 |
| 红色 | 货号 | 21154635006 | 21154635007 |
