覆盖尺寸（A x B x C，以米为单位）
| 指示 | 警告 | 警报 | |
|---|---|---|---|
| 红色 | |||
| 黄色 | |||
| 绿色 | |||
| 琥珀色 | |||
| 蓝色 | |||
| 无色 |
要显示其他值，请单击 CLEAR SELECTION（清除选择）字段。现在选择所需的镜头颜色或警报级别。
下图主要用于快速定位。如需单独的准确解释，则请使用

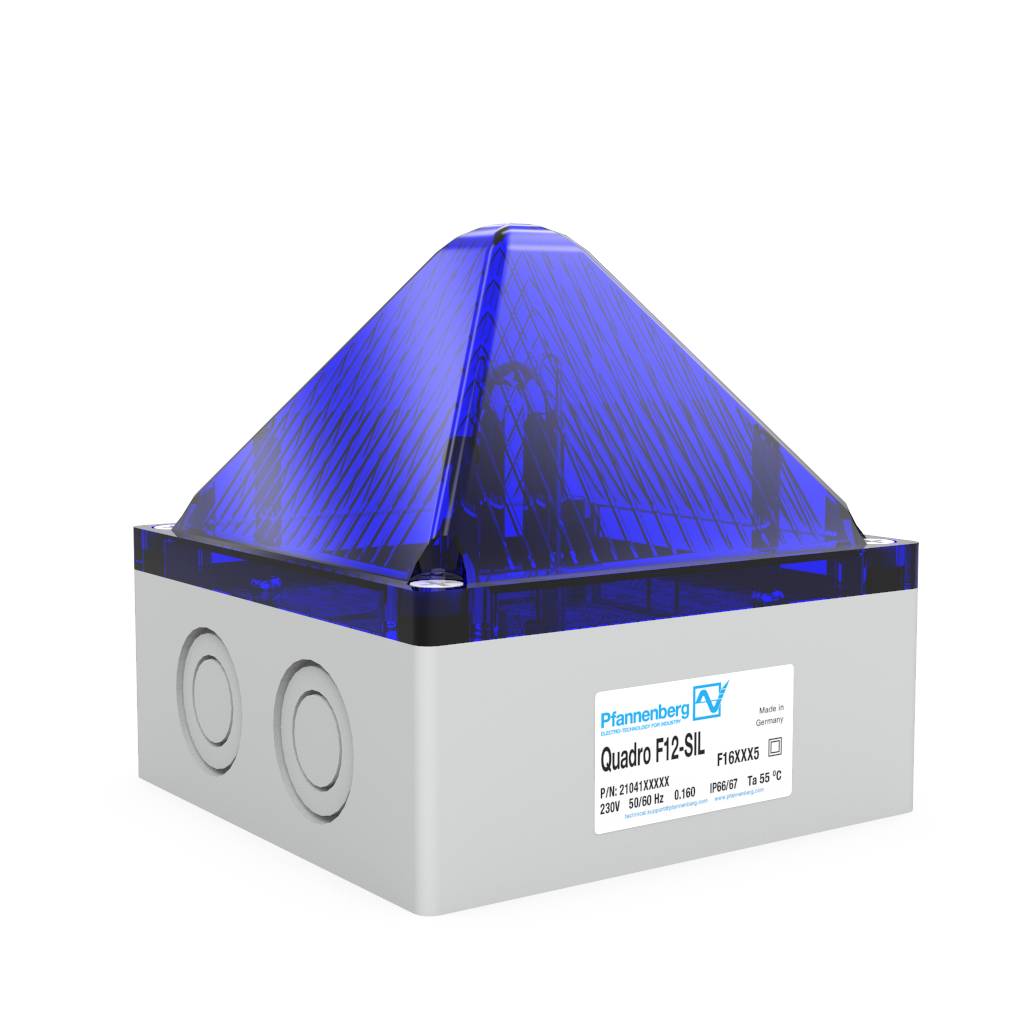

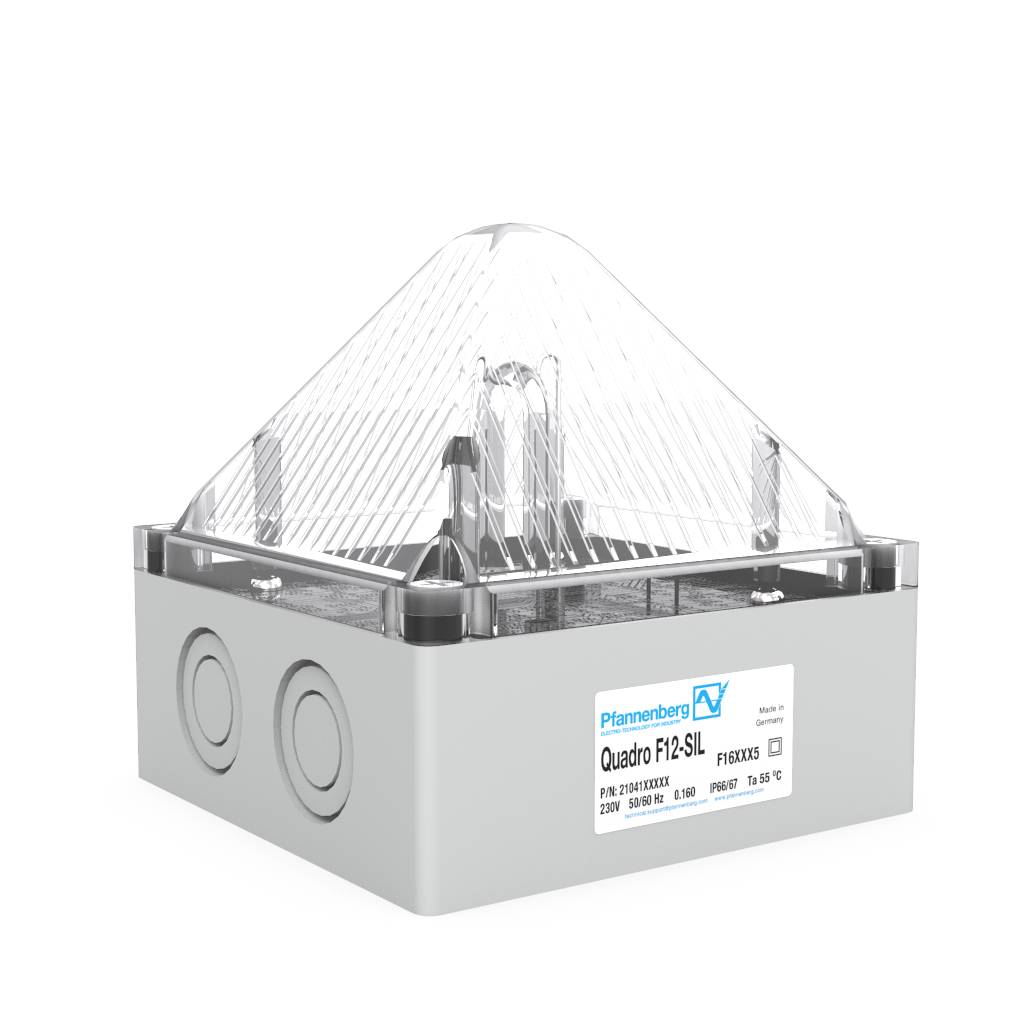

Quadro F12-SIL
闪光灯 10焦耳
Quadro设计中集成了安全设计
- 应用于流程控制和车间安全等，比如
- 煤气泄露
- 高压、满溢
- 机器安全，比如
- 启动报警
- 静音提示
- 机器停止报警
- 设备集成自监控机制，定期检查报警
- 符合“安全仪表化系统 (SIS)”SIL2等级
我们非常乐于向您提供相关安全技术参数。
3D-Coverage - 優異的覆蓋範圍。使用 Pfannenberg 的信號裝置達到最大效果。瞭解更多。
Pfannenberg 3D 覆盖范围
技术数据
| 电气参数 | Quadro F12-SIL | |||
|---|---|---|---|---|
| 额定电压 | 230 V AC | 115 V AC | 24 V DC | |
| 额定频率 | 50/60 Hz | 50/60 Hz | ||
| 工作范围 | 195–253 V | 95–127 V | 18–30 V | |
| 额定电流 | 闪光警示灯 | 250 mA | 350 mA | 700 mA |
| 诊断路径 | 100 mA | 100 mA | 65 mA | |
| 报警器触点 | 触点版本 | 正向驱动触点 (1x NC, 1x NO) | ||
| 换向电流 | max. 6 A | |||
| 换向电压 | max. 250 V AC | |||
| 最大分断功率 (AC) | 1500 VA | |||
| 建议最小荷载 | >50 mW | |||
请在下列透镜颜色中选择一种：透明、白色、黄色、琥珀色、红色、绿色、蓝色。
更多产品技术信息、可前往本页“载”部分。
为了方便您的订购，保证及时交付，请参考下列物料号。
下载
MultiCAD-Data
点击此处，获取配置和使用CAD数据的操作指南.
订购信息
| 订购信息 | Quadro F12-SIL | ||||
|---|---|---|---|---|---|
| 透镜颜色 | 额定电压 | 230 V AC | 115 V AC | 24 V DC | |
| 黄色 | 物料号 | 21041103601 | 21041163601 | 21041803601 | |
| 琥珀色 | 物料号 | 21041104601 | 21041164601 | 21041804601 | |
| 红色 | 物料号 | 21041105601 | 21041165601 | 21041805601 | |
To make the order process easy for you and to ensure a secure delivery, please see the information on the final article numbers.
Article numbers for products with further lens colours and voltages on request.
产品优点
-
1
外壳充分密封
密封垫圈区域外面有透镜固定螺钉，所以可避免通道渗漏风险。
-
2
防冲击外壳和透镜
达到IK08冲击等级，承受严苛环境。
-
3
IP 66/67外壳等级
可抵御暴雨、雪、冰和灰尘，适于所有天气条件用途。抵御冲洗时的软管喷射。
-
4
-20 °C到+55 °C温度范围
适于工厂和全球各个位置的散热状况用途。
-
5
涌入电流调整器
为控制产品提供电气保护，如开关组件和继电器。
-
6
灵活的布线方案
多种缆线和管道线路，有助于在任何方向轻松安装。
-
7
冗余电气接触
有助于多产品安装的轻松布线和菊链连接。
-
8
使用寿命长的高品质组件
提供绝佳可靠性和使用寿命。
